如果您想采購鋼板，請致電：13803863853。
一、P355QH鋼板牌號表示方法：
根據(jù)EN 10020的規(guī)定，P355QH為合金特種鋼，數(shù)字代號為：1.8867,屬于歐標(biāo)容器板的一種。
在P355QH中：
“P”是指英文單詞“pressure”的*字母，
“355”是指鋼板的屈服強(qiáng)度數(shù)值，
“Q”是指熱加工條件，
“H”是指具有高溫性能。
二、P355QH鋼板的執(zhí)行標(biāo)準(zhǔn)：
歐洲標(biāo)準(zhǔn)：EN 10028-6。
本文采用：EN 10028-6-2017版。
三、P355QH鋼板的交貨狀態(tài)：
鋼板以淬火+回火（調(diào)質(zhì)）狀態(tài)交貨。
四、P355QH鋼板的化學(xué)成分：
1.熔煉分析的化學(xué)成分應(yīng)符合表1的規(guī)定：
表1 化學(xué)成分（熔煉分析）
注：1）在表中沒有列的元素，除非為了改善澆鑄，沒有買方同意，不得有意往鋼中添加。應(yīng)采取一切適當(dāng)措施防止煉鋼使用廢鋼和其他材料時帶進(jìn)對力學(xué)性能和工藝性能有害的元素。
2）制造商可以添加一個或多個合金元素，使其達(dá)到訂單中規(guī)定的*大值，作為產(chǎn)品厚度和制造條件的一種形式，以達(dá)到規(guī)定的性能。
3）在詢價和訂購時，可以就較低的*大銅含量和/或銅和錫含量的*大總和達(dá)成一致，例如Cu+6Sn≤0.33%，例如關(guān)于熱成型性。
4）晶粒細(xì)化元素的百分比應(yīng)至少為0.015%。鋁也包含在這些元素中。此處溶解鋁的*低含量為0.015%。如果總鋁含量至少為0.018%，則認(rèn)為達(dá)到了該值；如有爭議，應(yīng)確定溶解鋁含量。
2.成品分析相對于表1熔煉分析規(guī)定值的偏離值不應(yīng)超出表2的規(guī)定數(shù)據(jù)。

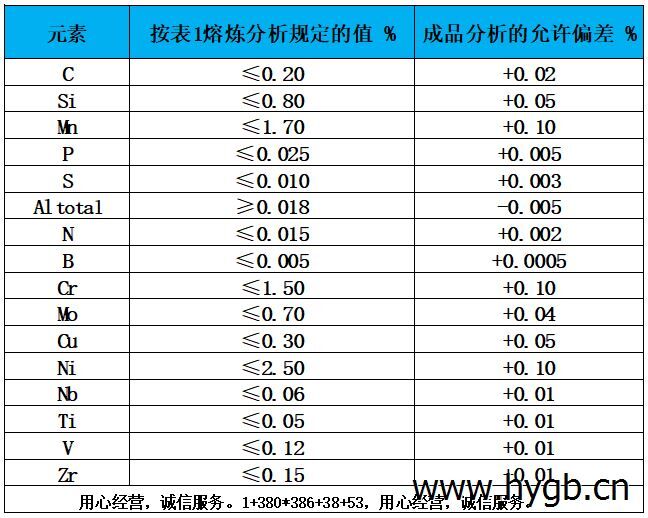

表2 成品分析與表1規(guī)定熔煉分析值的允許偏差
注：如果一爐鋼進(jìn)行若干個成品分析，且單個元素含量的確定值在熔煉分析規(guī)定范圍之外,那么只允許此值要么超過允許*大值，要么低于允許*小值，但不能二者同時兼有。
五、P355QH鋼板的力學(xué)性能和工藝性能：

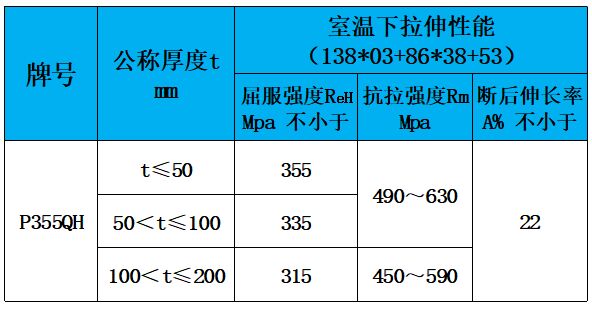

表3 室溫下的機(jī)械性能
注：測定的屈服強(qiáng)度應(yīng)為上屈服強(qiáng)度(ReH),或如果上屈服強(qiáng)度不明顯,則測定0.2%規(guī)定塑性延伸強(qiáng)度(Rpo.2)。

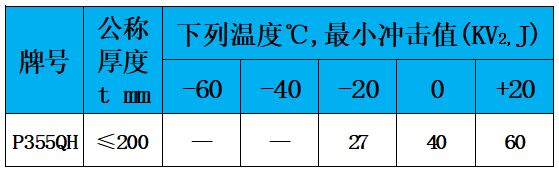

表4 *小沖擊功值（適用于橫向試樣）
注：在詢價和訂購時，低于40J的可以約定40J的*小沖擊能量值。

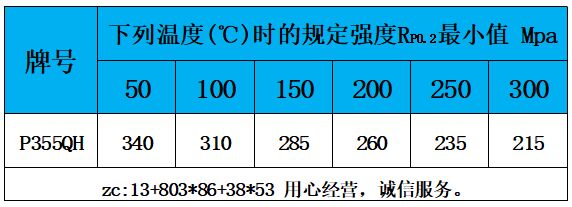

表5 高溫下*低0.2%的驗(yàn)證強(qiáng)度Rpo.2
注：這些值適用于公稱厚度t≤50mm。對于較大的公稱厚度，*小0.2%的驗(yàn)證強(qiáng)度值降低：50mm＜t≤100mm時降低20MPa，t＞100mm時減少60MPa。
六、P355QH鋼板的模擬焊后熱處理：
焊接信息見EN 1011-1和EN 1011-2。
過度的焊后熱處理（PWHT）會降低力學(xué)性能。在消除應(yīng)力處理時應(yīng)參照以下溫度參數(shù)：
P=Ts(20+lgt)/1000
其中
Ts為消除應(yīng)力處理溫度，單位為K，以及t是以小時為單位的保持時間。
如果超過臨界值(Pcrit)，買方應(yīng)該在詢價和訂貨時告知制造商，并在適當(dāng)?shù)那闆r下，可以同意對模擬熱處理樣品進(jìn)行測試，以檢查經(jīng)過這種處理后，根據(jù)PED的基本安全要求，本文件中規(guī)定的性能是否仍然有效。
七、P355QH鋼板的訂貨內(nèi)容：
用戶應(yīng)在詢價和訂貨時提供下列信息：
a)數(shù)量；
b)扁平產(chǎn)品的類型；
c)規(guī)定尺寸偏差、外形及質(zhì)量的歐洲標(biāo)準(zhǔn)，以及如果相關(guān)的歐洲標(biāo)準(zhǔn)允許用戶的一些要求，如：邊緣狀態(tài)或偏差類別，其它規(guī)定信息；
d)產(chǎn)品的公稱尺寸；
e)本歐洲標(biāo)準(zhǔn)的編號；
f)鋼的名稱或數(shù)字；
g)交貨狀態(tài)：如果與標(biāo)準(zhǔn)中指定的通常的交貨狀態(tài)不同；
h)現(xiàn)行的檢驗(yàn)文件。
八、P355QH鋼板的尺寸及尺寸偏差：
見EN 10028-1:2017。
九、P355QH鋼板的表面質(zhì)量：
見EN 10028-1:2017。
十、P355QH鋼板的內(nèi)部質(zhì)量：
見EN 10028-1:2017。
十一、P355QH鋼板的冶煉工藝：
見EN 10028-1:2017。
十二、P355QH鋼板的檢驗(yàn)：
見EN 10028-1:2017。
聯(lián)系人：張經(jīng)理 手機(jī)：13803863853 QQ：846297862
