如果您想采購(gòu)鋼板，請(qǐng)致電：13803863853。
一、P355NL2鋼板牌號(hào)表示方法：
根據(jù)EN 10020的規(guī)定，P355NL2為合金鋼，數(shù)字代號(hào)為：1.1106，鋼種質(zhì)量級(jí)別為特殊低溫質(zhì)量級(jí)，屬于歐標(biāo)容器板的一種。
在P355NL2中：
“P”是指英文單詞“pressure”的*字母，
“355”是指鋼板的屈服強(qiáng)度數(shù)值，
“N”是指熱加工條件，
“L2”是指溫度等級(jí)為2級(jí)。
二、P355NL2鋼板的執(zhí)行標(biāo)準(zhǔn)：
歐洲標(biāo)準(zhǔn)：EN 10028-3。
本文采用：EN 10028-3-2017版。
三、P355NL2鋼板的交貨狀態(tài)：
通常以正火狀態(tài)交貨。
注：對(duì)于本鋼種，制造商可自行決定用正火軋制**正火。在這種情況下，試樣在模擬正火狀態(tài)下進(jìn)行試驗(yàn)，以證明滿足規(guī)定性能，試驗(yàn)頻率可以在訂貨和詢價(jià)時(shí)協(xié)商。
如果在詢價(jià)和訂貨時(shí)同意，也可以非熱處理狀態(tài)供貨。
在這種情況下，試驗(yàn)應(yīng)在模擬正火狀態(tài)下進(jìn)行。
四、P355NL2鋼板的化學(xué)成分：
1.熔煉分析的化學(xué)成分應(yīng)符合表1的規(guī)定：

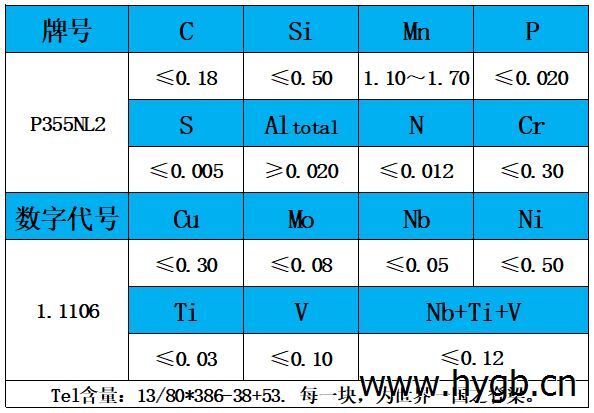

表1 化學(xué)成分（熔煉分析）
1）在表中沒有列的元素，除非為了改善澆鑄，沒有買方同意，不得有意往鋼中添加。應(yīng)采取一切適當(dāng)措施防止煉鋼使用廢鋼和其他材料時(shí)帶進(jìn)對(duì)力學(xué)性能和工藝性能有害的元素。
2）如果額外使用鈮、鈦或釩進(jìn)行氮結(jié)合，則全鋁(即Altotal)含量可以低于*小值。
3）如果僅用鋁固定氮，則應(yīng)滿足AI/N≥2。
4）（Cr+Cu+Mo）≤0.45%。
5）在詢價(jià)和訂購(gòu)時(shí)，可以就較低的*大銅含量和/或銅和錫含量的*大總和達(dá)成一致，例如Cu+6Sn≤0.33%，例如關(guān)于熱成型性。
2.成品分析相對(duì)于表1熔煉分析規(guī)定值的偏離值不應(yīng)超出表2的規(guī)定數(shù)據(jù)。

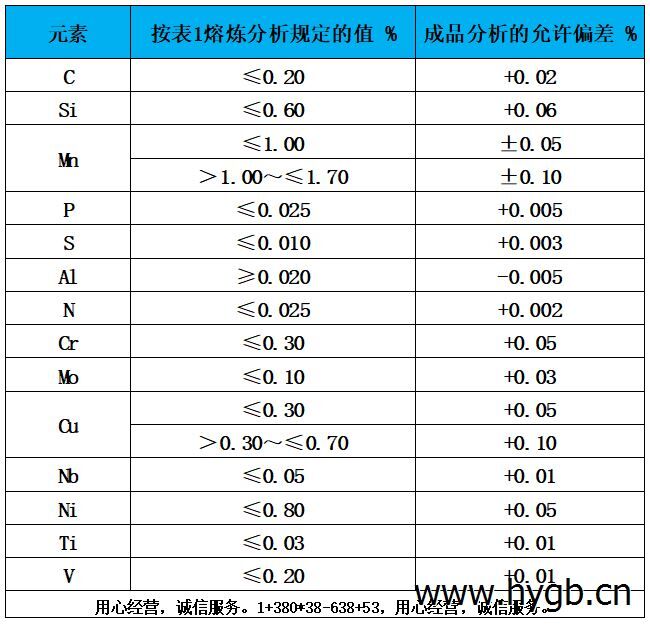

表2 成品分析與表1規(guī)定熔煉分析值的允許偏差
注：如果一爐鋼進(jìn)行若干個(gè)成品分析，且單個(gè)元素含量的確定值在熔煉分析規(guī)定范圍之外,那么只允許此值要么超過允許*大值，要么低于允許*小值，但不能二者同時(shí)兼有。
3.符合表3的*大碳當(dāng)量值可在訂貨和詢價(jià)時(shí)商定。

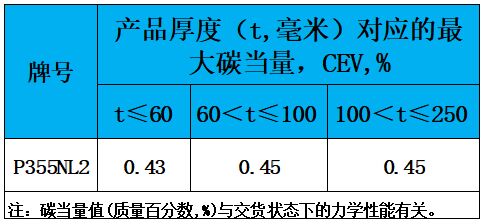

表3 熔煉分析*大碳當(dāng)量值(CEV)
碳當(dāng)量計(jì)算公式：CEV=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15
五、P355NL2鋼板的力學(xué)性能和工藝性能：

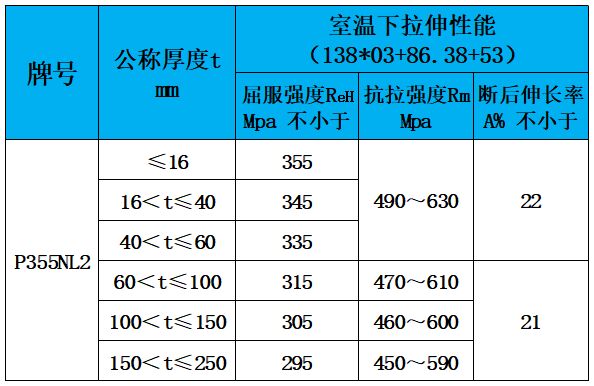

表4 室溫拉伸性能

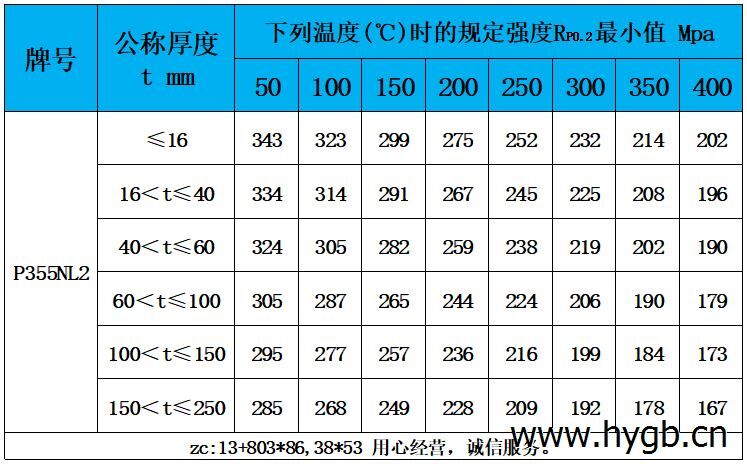

表5 高溫規(guī)定強(qiáng)度Rpo.2*小值
注：此值反映具有大約98%(2s)置信界限正火試樣的*小值。(也就是說，它們與按照EN 10314測(cè)定的有關(guān)曲線走勢(shì)的降低區(qū)域一致)。
如果在訂貨和詢價(jià)時(shí)商定，表5規(guī)定的高溫Rpo.2值可適用。

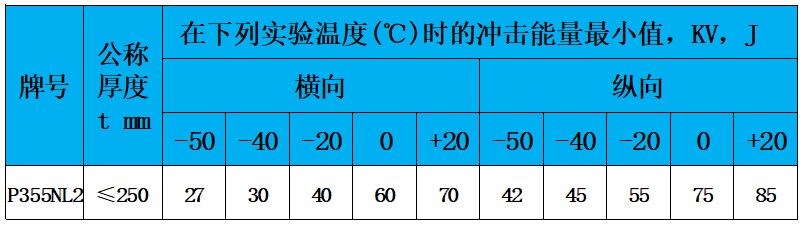

表6 *小沖擊能量值
注：在詢價(jià)和訂購(gòu)時(shí)，低于40J的可以約定40J的*小沖擊能量值。
六、P355NL2鋼板的抗氫致開裂性能（HIC）：
碳鋼和低合金鋼在暴露于含H2S的腐蝕性環(huán)境（通常稱為“酸性環(huán)境”）時(shí)可能容易開裂。
在詢單和訂貨時(shí)，可以根據(jù)以下的規(guī)定進(jìn)行評(píng)估抗氫致開裂性能的測(cè)試。
抗氫致開裂性能的評(píng)定：
根據(jù)EN 10229，應(yīng)進(jìn)行測(cè)試以評(píng)估鋼產(chǎn)品對(duì)氫誘發(fā)開裂的抵抗力。測(cè)試溶液A(pH≈3)的驗(yàn)收標(biāo)準(zhǔn)適用于表中所示的類別，其中給出的值是三個(gè)單獨(dú)測(cè)試結(jié)果的平均值。
在查詢和訂購(gòu)時(shí)，可約定試驗(yàn)溶液B(pH≈5)和相應(yīng)的驗(yàn)收標(biāo)準(zhǔn)。

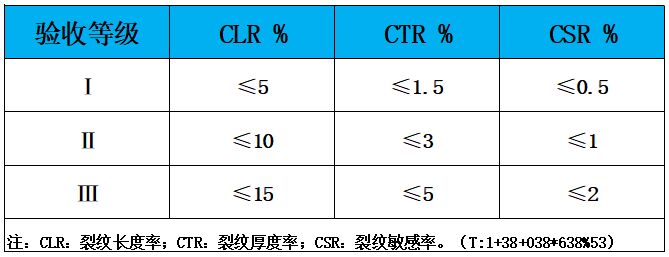

表7 HIC測(cè)試的驗(yàn)收等級(jí)(測(cè)試方案A)
在查詢和訂購(gòu)時(shí)，可以商定測(cè)試溶液A中的其他驗(yàn)收標(biāo)準(zhǔn)(例如，根據(jù)NACE/TM 0284)。
七、P355NL2鋼板的模擬焊后熱處理：
焊接信息見EN 1011-1和EN 1011-2。
過度的焊后熱處理（PWHT）會(huì)降低力學(xué)性能。在消除應(yīng)力處理時(shí)應(yīng)參照以下溫度參數(shù)：
P=Ts(20+lgt)/1000
其中
Ts為消除應(yīng)力處理溫度，單位為K，以及t是以小時(shí)為單位的保持時(shí)間。
如果超過臨界值(Pcrit)，買方應(yīng)該在詢價(jià)和訂貨時(shí)告知制造商，并在適當(dāng)?shù)那闆r下，可以同意對(duì)模擬熱處理樣品進(jìn)行測(cè)試，以檢查經(jīng)過這種處理后，根據(jù)PED的基本安全要求，本文件中規(guī)定的性能是否仍然有效。
八、P355NL2鋼板的訂貨內(nèi)容：
用戶應(yīng)在詢價(jià)和訂貨時(shí)提供下列信息：
a)數(shù)量；
b)扁平產(chǎn)品的類型；
c)規(guī)定尺寸偏差、外形及質(zhì)量的歐洲標(biāo)準(zhǔn)，以及如果相關(guān)的歐洲標(biāo)準(zhǔn)允許用戶的一些要求，如：邊緣狀態(tài)或偏差類別，其它規(guī)定信息；
d)產(chǎn)品的公稱尺寸；
e)本歐洲標(biāo)準(zhǔn)的編號(hào)；
f)鋼的名稱或數(shù)字；
g)交貨狀態(tài)：如果與標(biāo)準(zhǔn)中指定的通常的交貨狀態(tài)不同；
h)現(xiàn)行的檢驗(yàn)文件。
九、P355NL2鋼板的尺寸及尺寸偏差：
見EN 10028-1:2017。
十、P355NL2鋼板的表面質(zhì)量：
見EN 10028-1:2017。
十一、P355NL2鋼板的內(nèi)部質(zhì)量：
見EN 10028-1:2017。
十二、P355NL2鋼板的冶煉工藝：
見EN 10028-1:2017。
十三、P355NL2鋼板的檢驗(yàn)：
見EN 10028-1:2017。
聯(lián)系人：張經(jīng)理 手機(jī)：13803863853 QQ：846297862
