如果您想采購鋼板，請致電：13803863853。
一、18MnMo4-5鋼板牌號(hào)表示方法：
根據(jù)EN 10020的規(guī)定，18MnMo4-5為合金特種鋼。數(shù)字代號(hào)為：1.5414，屬于歐標(biāo)壓力容器用鋼板的一種。
在18MnMo4-5中：
“18”是指平均含碳量為0.18%左右，
“Mn”是指合金元素-錳，
“Mo”是指合金元素-鉬。
“4-5”是指平均鉬含量為0.4%～0.5%左右。
二、18MnMo4-5鋼板的執(zhí)行標(biāo)準(zhǔn)：
歐洲標(biāo)準(zhǔn)：EN 10028-2。
三、18MnMo4-5鋼板的交貨狀態(tài)：
150mm厚度以下為正火+回火，150mm厚度以上為淬火+回火。
正火溫度：890℃～950℃。
淬火溫度：890℃～950℃。
回火溫度：600℃～640℃。
注：如果在詢單和訂貨時(shí)達(dá)成協(xié)議，18MnMo4-5合金鋼可以以回火或正火狀態(tài)交貨，或者在特殊情況下，如雙方商定，可以以非熱處理狀態(tài)交貨。
在這些情況下，試樣應(yīng)按表3所示的正常交付條件下進(jìn)行測試。
四、18MnMo4-5鋼板的化學(xué)成分：
1.表1中規(guī)定的值為熔煉分析值。
2.成品分析超出表1中規(guī)定的熔煉分析值的范圍應(yīng)當(dāng)符合表2的規(guī)定。
鋼的牌號(hào)和化學(xué)成分（熔煉分析）應(yīng)符合表1的規(guī)定。

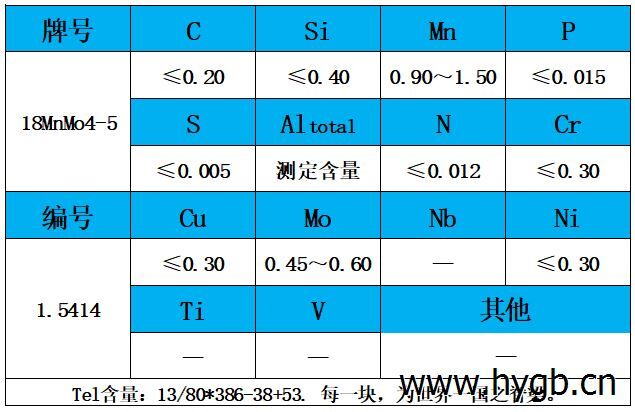

表1 化學(xué)成分（質(zhì)量分?jǐn)?shù)）/%
1.在表中沒有列的元素，除非為了改善澆鑄，沒有買方同意，不得有意往鋼中添加。應(yīng)采取一切適當(dāng)措施防止煉鋼使用廢鋼和其他材料時(shí)帶進(jìn)對力學(xué)性能和工藝性能有害的元素。
2.在定貨時(shí)可以商定，規(guī)定較低的*大銅含量和/或*大銅+錫含量，如Cu+6Sn≤0.33%，又如考慮到成形性，僅規(guī)定*大銅含量。
3.應(yīng)測定熔煉A1含量，并在檢驗(yàn)文件中注明。

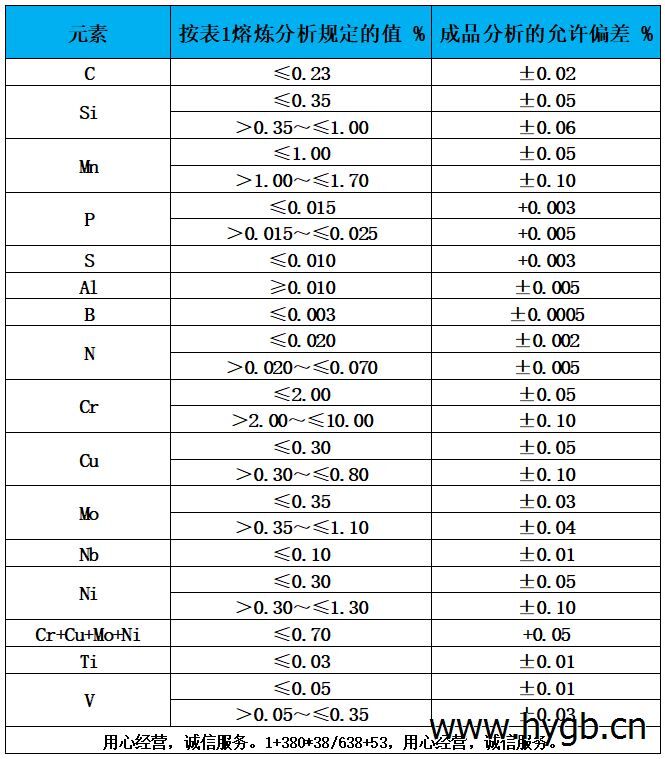

表2 成品分析相對于表1規(guī)定熔煉分析值的允許偏差
注：如果對一爐鋼進(jìn)行多次成品分析，并且確定的單個(gè)元素的含量不在熔煉分析規(guī)定的化學(xué)成分的允許范圍內(nèi)，則只允許超過允許的*大值或低于允許的*小值，但一爐鋼不能同時(shí)超過這兩個(gè)值。
五、18MnMo4-5鋼板的力學(xué)性能和工藝性能：

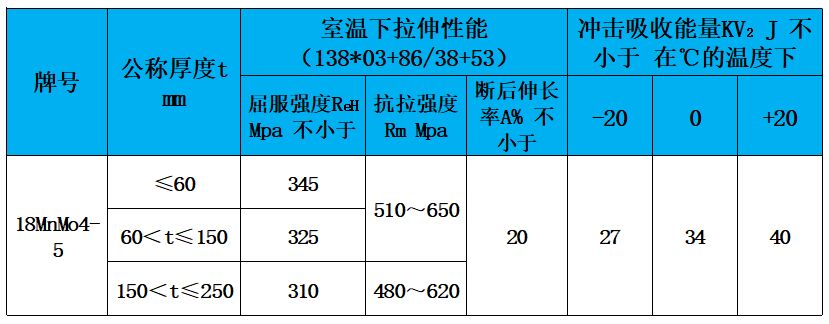

表3 力學(xué)性能（適用于橫向試樣）

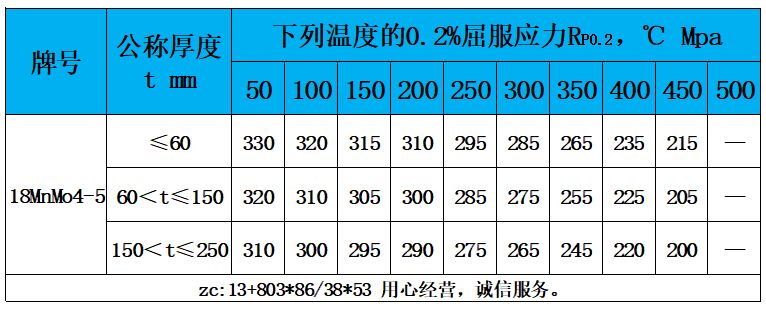

表4 高溫下0.2%屈服強(qiáng)度的*小值
注1：這些值對應(yīng)相關(guān)的趨勢曲線的較低值部分，此曲線根據(jù)EN10314繪制，置信區(qū)間約為98%（2秒）。
注2：根據(jù)EN 10314不能確定Rp0.2，至今仍認(rèn)為其*小值段較分散。
六、18MnMo4-5鋼板的抗氫致開裂性能：
1.碳鋼和低合金鋼在暴露于含H2S的腐蝕性環(huán)境（通常稱為“酸性環(huán)境”）時(shí)可能容易開裂。
2.在詢單和訂貨時(shí)，需進(jìn)行評估抗氫致開裂性能的測試。
七、18MnMo4-5鋼板的模擬焊后熱處理：
焊接信息見EN 1011-1和EN 1011-2。
過度的焊后熱處理（PWHT）會(huì)降低力學(xué)性能。在消除應(yīng)力處理時(shí)應(yīng)參照以下溫度參數(shù)：
P=Ts(20+lgt)/1000
其中
Ts為消除應(yīng)力處理溫度，單位為K，以及t為保持的時(shí)間。
如果超過臨界值(Pcrit)，買方應(yīng)該在詢單和訂貨時(shí)告知制造商，并在適當(dāng)?shù)那闆r下，可以同意對模擬熱處理樣品進(jìn)行測試，以檢查經(jīng)過這種處理后，根據(jù)PED的基本安全要求，本文件中規(guī)定的性能是否仍然有效。
八、18MnMo4-5鋼板的訂貨內(nèi)容：
用戶應(yīng)在詢價(jià)和訂貨時(shí)提供下列信息：
a)數(shù)量；
b)扁平產(chǎn)品的類型；
c)規(guī)定尺寸偏差、外形及質(zhì)量的歐洲標(biāo)準(zhǔn)，以及如果相關(guān)的歐洲標(biāo)準(zhǔn)允許用戶的一些要求，如：邊緣狀態(tài)或偏差類別，其它規(guī)定信息；
d)產(chǎn)品的公稱尺寸；
e)本歐洲標(biāo)準(zhǔn)的編號(hào)；
f)鋼的名稱或數(shù)字；
g)交貨狀態(tài)：如果與標(biāo)準(zhǔn)中指定的通常的交貨狀態(tài)不同；
h）現(xiàn)行的檢驗(yàn)文件。
九、18MnMo4-5鋼板的尺寸及偏差：
見EN 10028-1。
十、18MnMo4-5鋼板的表面質(zhì)量：
見EN 10028-1。
十一、18MnMo4-5鋼板的內(nèi)部質(zhì)量：
見EN 10028-1。
十二、18MnMo4-5鋼板的冶煉方法：
見EN 10028-1。
十三、18MnMo4-5鋼板的檢驗(yàn)：
見EN 10028-1。
聯(lián)系人：張經(jīng)理 手機(jī)：13803863853 QQ：846297862
